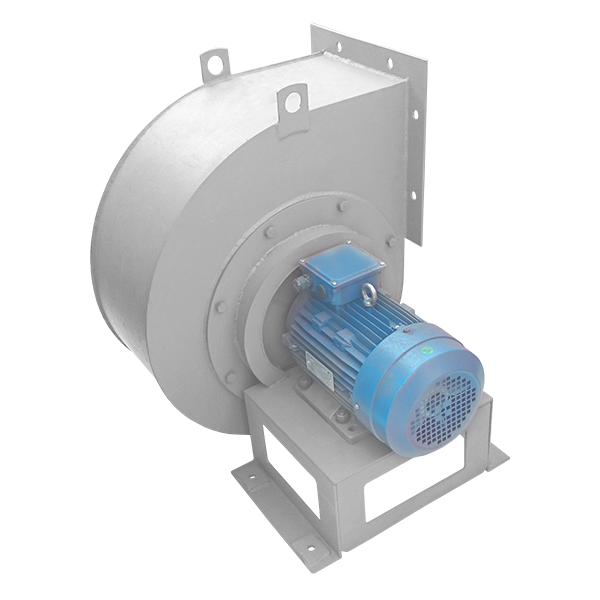

Вентилятор ВД-2,8-3000
Наличие на складеБазовая комплектация
- Вентилятор в сборе
- Эксплуатационная документация (паспорта на оборудование входящее в комплект поставки, руководство по монтажу и эксплуатации, комплект чертежей)
Документация
Вентилятор ВД-2,8-3000. Декларация ТР ТС.
Опросный лист на тягодутьевые машины
Центробежный дутьевой вентилятор одностороннего всасывания ВД-2,8-3000 предназначен для подачи воздуха в топки паровых и водогрейных котлоагрегатов малой мощности. Вентилятор изготавливается правого и левого вращения с консольным расположением рабочего колеса. Правым считается вращение рабочего колеса по часовой стрелке, если смотреть со стороны электродвигателя.
Менеджеры отдела продаж компании «ПРОМКОТЛОСНАБ» помогут подобрать необходимый Вам вентилятор, предоставят технико-коммерческое предложение в кратчайшие сроки.
Основными узлами вентилятора ВД-2,8-3000 являются рабочее колесо, улитка, входной патрубок, направляющий аппарат, постамент. Рабочее колесо вентилятора состоит из крыльчатки и ступицы. Крыльчатка представляет собой сварную конструкцию, состоящую из листовых назад загнутых или вперед загнутых лопаток, расположенных между основным и покрывным дисками. Рабочее колесо отбалансировано на заводе-изготовителе. Вентилятор изготавливается с непосредственной посадкой рабочего колеса на вал электродвигателя. Улитка вентилятора сварная из листовой и профильной стали. Для создания необходимой жесткости стенки усиливаются оребрением из уголков и полос. Установка вентиляторов производится на фундамент.
Производительность, полное давление, потребляемая мощность и КПД вентилятора определяются на различных режимах работы по аэродинамическим характеристикам. Регулирование производительности и полного давления вентилятора осуществляется направляющим аппаратом. Привод лопаток направляющего аппарата осуществляется вручную либо исполнительным механизмом.
Преимущества вентилятора ВД-2,8-3000 производства ПРОМКОТЛОСНАБ
- Вентилятор изготовлен в заводских условиях
- Произведена балансировка рабочего колеса
- Высокая ремонтопригодность
- Простота и надежность в эксплуатации
Наименование показателя | Значение |
|---|---|
| Диаметр рабочего колеса, м | 0,28 |
| Параметры электродвигателя: | |
| 1. Частота вращения рабочего колеса (синхронная), max, об/мин | 3000 |
| 2. Типоразмер | АИР112М2 |
| 3. Установленная мощность, кВт | 7,5 |
| Номинальные параметры в рабочей зоне* (для синхронной частоты вращения двигателя): | |
| 1. Потребляемая мощность, кВт | 3,3 |
| 2. Производительность на всасывании, м3/ч | 2600 |
| 3. Полное давление, даПа | 280,0 |
| 4. Температура перемещаемой среды на всасывании, °С | 20 |
| 5. КПД, max, % | 65,0 |
| Предельная запыленность перемещаемой среды, г/м3 | 0,1 |
| Предельная температура перемещаемой среды на всасывании, °С | 70 |
| Габариты поставочные с электродвигателем, LхВхH, мм | 565х525х580 860х810х580** |
| Масса с электродвигателем (без электродвигателя), кг | 80 (34) 103 (57)** |
| Угол разворота корпуса при поставке (монтаже) | 270° (0°¸270° через 90°) |
Компания «ПРОМКОТЛОСНАБ» производит полный перечень запасных частей к вентилятору ВД-2,8-3000:
- Рабочее колесо вентилятора ВД-2,8-3000
- Направляющий аппарат вентилятора ВД-2,8-3000
- Улитка вентилятора ВД-2,8-3000
Менеджеры отдела продаж «ПРОМКОТЛОСНАБ» помогут подобрать необходимые Вам запасные части к вентилятору ВД-2,8-3000, предоставят технико-коммерческое предложение в кратчайшие сроки.
Компания «ПРОМКОТЛОСНАБ» обладает штатом высококвалифицированных специалистов, которые выполнят следующие работы на вашем объекте «под ключ»:
- демонтажные работы
- монтажные работы
- замену рабочего колеса и других элементов вентилятора ВД-2,8-3000
- монтаж и наладку КИПиА
- пусконаладочные работы
