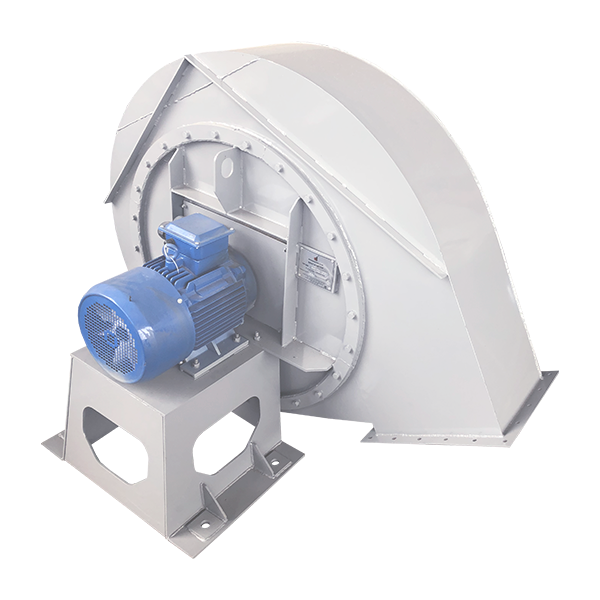

Вентилятор ВДН-12,5-1000
Наличие на складеБазовая комплектация
- Вентилятор в сборе
- Эксплуатационная документация (паспорта на оборудование входящее в комплект поставки, руководство по монтажу и эксплуатации, комплект чертежей)
Документация
Вентилятор ВДН-12,5-1000. Техническое описание.
Вентилятор ВДН-12,5-1000. Сертификат ТР ТС.
Центробежный дутьевой вентилятор одностороннего всасывания ВДН-12,5-1000 предназначен для подачи воздуха в топки паровых и водогрейных котлоагрегатов. Вентилятор изготавливается правого и левого вращения с консольным расположением рабочего колеса. Правым считается вращение рабочего колеса по часовой стрелке, если смотреть со стороны электродвигателя.
Менеджеры отдела продаж компании «ПРОМКОТЛОСНАБ» помогут подобрать необходимый Вам вентилятор, предоставят технико-коммерческое предложение в кратчайшие сроки.
Основными узлами вентилятора ВДН-12,5-1000 являются рабочее колесо, улитка, входной патрубок, направляющий аппарат, постамент. Рабочее колесо вентилятора состоит из крыльчатки и ступицы. Крыльчатка представляет собой сварную конструкцию, состоящую из листовых назад загнутых или вперед загнутых лопаток, расположенных между основным и покрывным дисками. Рабочее колесо отбалансировано на заводе-изготовителе. Вентилятор изготавливается с непосредственной посадкой рабочего колеса на вал электродвигателя. Улитка вентилятора сварная из листовой и профильной стали. Для создания необходимой жесткости стенки усиливаются оребрением из уголков и полос. Установка вентиляторов производится на фундамент. Улитка вентилятора поставляется заводом-изготовителем с углом разворота от 0° до 270° через каждые 15°, при этом ребра улитки, мешающие установке, подрезаются. Привод вентилятора осуществляется от асинхронного электродвигателя.
Производительность, полное давление, потребляемая мощность и КПД вентилятора определяются на различных режимах работы по аэродинамическим характеристикам. Регулирование производительности и полного давления вентилятора осуществляется направляющим аппаратом. Привод лопаток направляющего аппарата осуществляется вручную либо от колонки дистанционного или автоматического регулирования.
Преимущества вентилятора ВДН-12,5-1000 производства ПРОМКОТЛОСНАБ
- Вентилятор изготовлен в заводских условиях
- Произведена балансировка рабочего колеса
- Высокая ремонтопригодность
- Простота и надежность в эксплуатации
Наименование показателя | Значение |
|---|---|
| Диаметр рабочего колеса, м | 1,25 |
| Частота вращения рабочего колеса (синхронная), max, об/мин | 1000 |
| Типоразмер электродвигателя | А200L6 |
| Установленная мощность электродвигателя, кВт | 30 |
| Потребляемая мощность, кВт | 21,8 |
| Производительность на всасывании, м3/ч | 26600 |
| Полное давление, даПа | 243 |
| Температура перемещаемой среды на всасывании, °С | 30 |
| КПД, max, % | 83,0 |
| Предельная запыленность перемещаемой среды, г/м3 | 0,1 |
| Предельная температура перемещаемой среды на всасывании, °С | 200 |
| Габариты поставочные с электродвигателем, LхВхH, мм | 1626х2238х2040 |
| Масса с электродвигателем (без электродвигателя), кг | 1125 (855) |
| Угол разворота корпуса при поставке (монтаже) | 255° (0°'270° через 15°) |
Компания «ПРОМКОТЛОСНАБ» производит полный перечень запасных частей к вентилятору ВДН-12,5-1000:
- Рабочее колесо вентилятора ВДН-12,5-1000
- Направляющий аппарат вентилятора ВДН-12,5-1000
- Улитка вентилятора ВДН-12,5-1000
Менеджеры отдела продаж «ПРОМКОТЛОСНАБ» помогут подобрать необходимые Вам запасные части к вентилятору ВДН-12,5-1000, предоставят технико-коммерческое предложение в кратчайшие сроки.
