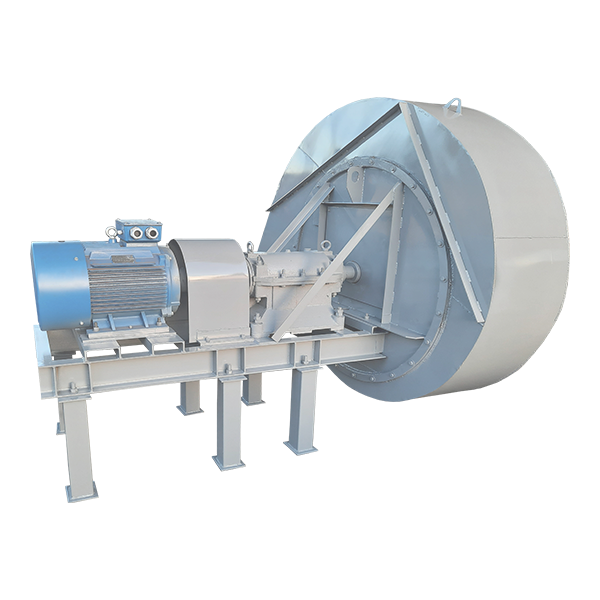

Дымосос ДН-17Х-1500

Стоимость товара По запросу Узнать цену
Наличие на складе
Подробнее

Базовая комплектация

  • Дымосос в сборе
  • Эксплуатационная документация (паспорта на оборудование входящее в комплект поставки, руководство по монтажу и эксплуатации, комплект чертежей)

Документация

Дымосос ДН-17Х-1500. Техническое описание.

Дымосос ДН-17Х-1500. Сертификат ТР ТС.

Описание Технические характеристики Запасные части

Центробежный дымосос одностороннего всасывания ДН-17Х-1500 предназначен для отсасывания дымовых газов из топок паровых и водогрейных котлоагрегатов, оборудованных эффективно действующими системами золоулавливания, а  также для остасывания дымовых газов из топок газомазутных котельных агрегатов. Дымосос изготавливается правого и левого вращения с консольным расположением рабочего колеса. Правым считается вращение рабочего колеса по часовой стрелке, если смотреть со стороны электродвигателя.

Менеджеры отдела продаж компании «ПРОМКОТЛОСНАБ» помогут подобрать необходимый Вам дымосос, предоставят технико-коммерческое предложение в кратчайшие сроки.

Основными узлами дымососа ДН-17Х-1500 являются рабочее колесо, улитка, ходовая часть, входной патрубок, направляющий аппарат, рама. Рабочее колесо дымососа состоит из крыльчатки и ступицы. Крыльчатка представляет собой сварную конструкцию, состоящую из листовых назад загнутых или вперед загнутых лопаток, расположенных между основным и покрывным дисками. Рабочее колесо отбалансировано на заводе-изготовителе. Ходовая часть дымососов состоит из вала, соединительной упругой втулочно-пальцевой муфты и подшипников, расположенных в литом корпусе, имеющем горизонтальный разъем. Для защиты подшипников ротора электродвигателя от перегрева теплом, передающимся по валу от рабочего колеса к подшипникам электродвигателя во время работы дымососа, рабочее колесо дымососов этой группы имеет специальную ступицу. Улитка дымососа сварная из листовой и профильной стали. Для создания необходимой жесткости стенки усиливаются оребрением из уголков и полос.  Установка дымососов производится на фундамент.  Привод дымососа осуществляется от асинхронного электродвигателя.

Производительность, полное давление, потребляемая мощность и КПД дымососа определяются на различных режимах работы по аэродинамическим характеристикам. Регулирование производительности и полного давления дымососа осуществляется направляющим аппаратом. Привод лопаток направляющего аппарата осуществляется вручную либо от колонки дистанционного или автоматического регулирования.


Преимущества дымососа ДН-17Х-1500 производства ПРОМКОТЛОСНАБ

  • Дымосос изготовлен в заводских условиях.
  • Произведена балансировка рабочего колеса.
  • Высокая ремонтопригодность.
  • Простота и надежность в эксплуатации.

Наименование показателя

Значение

Номер чертежа компоновки, правое вращение

Номер чертежа компоновки, левое вращение

Диаметр рабочего колеса, м

Параметры э/двигателя:
1. Частота вращения рабоч.колеса (синхронная), max, об/мин

2. Типоразмер

3. Установл. мощность, кВт

Номинальные параметры в рабочей зоне* (для синхронной частоты вращения двигателя):
1. Потребляемая мощность, кВт

2. Производительность на всасывании, м3

3. Полное давление, даПа
4. Температура перемещаемой среды на всасывании, °С
5. КПД, max, %
Предельная запыленность перемещаемой среды, г/м3

Предельная температура перемещаемой среды на всасывании, °С

Габариты поставочные с э/дв., LхВхH, мм

Масса с э/дв. (без э/дв.), кг

Угол разворота корпуса при поставке (монтаже)

ТУ

Компания «ПРОМКОТЛОСНАБ» производит полный перечень запасных частей к дымососу ДН-17Х-1500:

  • Рабочее колесо дымососа ДН-17Х-1500
  • Направляющий аппарат дымососа ДН-17Х-1500
  • Улитка дымососа ДН-17Х-1500

Менеджеры отдела продаж «ПРОМКОТЛОСНАБ» помогут подобрать необходимые Вам запасные части к дымососу ДН-17Х-1500, предоставят технико-коммерческое предложение в кратчайшие сроки.
