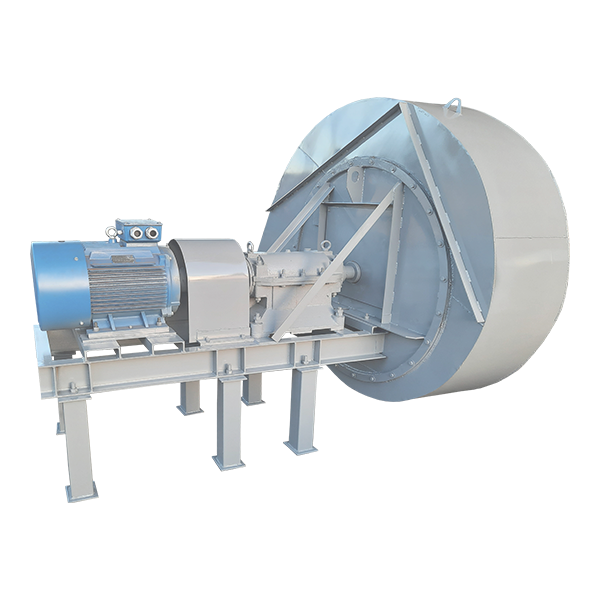

Дымосос ДН-13Х-1500
Подробнее
Базовая комплектация
- Дымосос в сборе
- Эксплуатационная документация (паспорта на оборудование входящее в комплект поставки, руководство по монтажу и эксплуатации, комплект чертежей)
Документация
Дымосос ДН-13Х-1500. Техническое описание.
Дымосос ДН-13Х-1500. Сертификат ТР ТС.
Центробежный дымосос одностороннего всасывания ДН-13Х-1500 предназначен для отсасывания дымовых газов из топок паровых и водогрейных котлоагрегатов, оборудованных эффективно действующими системами золоулавливания, а также для остасывания дымовых газов из топок газомазутных котельных агрегатов. Дымосос изготавливается правого и левого вращения с консольным расположением рабочего колеса. Правым считается вращение рабочего колеса по часовой стрелке, если смотреть со стороны электродвигателя.
Менеджеры отдела продаж компании «ПРОМКОТЛОСНАБ» помогут подобрать необходимый Вам дымосос, предоставят технико-коммерческое предложение в кратчайшие сроки.
Основными узлами дымососа ДН-13Х-1500 являются рабочее колесо, улитка, ходовая часть, входной патрубок, направляющий аппарат, рама. Рабочее колесо дымососа состоит из крыльчатки и ступицы. Крыльчатка представляет собой сварную конструкцию, состоящую из листовых назад загнутых или вперед загнутых лопаток, расположенных между основным и покрывным дисками. Рабочее колесо отбалансировано на заводе-изготовителе. Ходовая часть дымососов состоит из вала, соединительной упругой втулочно-пальцевой муфты и подшипников, расположенных в литом корпусе, имеющем горизонтальный разъем. Для защиты подшипников ротора электродвигателя от перегрева теплом, передающимся по валу от рабочего колеса к подшипникам электродвигателя во время работы дымососа, рабочее колесо дымососов этой группы имеет специальную ступицу. Улитка дымососа сварная из листовой и профильной стали. Для создания необходимой жесткости стенки усиливаются оребрением из уголков и полос. Установка дымососов производится на фундамент. Привод дымососа осуществляется от асинхронного электродвигателя.
Производительность, полное давление, потребляемая мощность и КПД дымососа определяются на различных режимах работы по аэродинамическим характеристикам. Регулирование производительности и полного давления дымососа осуществляется направляющим аппаратом. Привод лопаток направляющего аппарата осуществляется вручную либо от колонки дистанционного или автоматического регулирования.
Преимущества дымососа ДН-13Х-1500 производства ПРОМКОТЛОСНАБ
- Дымосос изготовлен в заводских условиях.
- Произведена балансировка рабочего колеса.
- Высокая ремонтопригодность.
- Простота и надежность в эксплуатации.
Наименование показателя | Значение |
---|---|
Номер чертежа компоновки, правое вращение | 00.8046.065 |
Номер чертежа компоновки, левое вращение | 00.8046.065-01 |
Диаметр рабочего колеса, м | 1,3 |
Параметры э/двигателя: | |
1. Частота вращения рабоч.колеса (синхронная), max, об/мин | 1500 |
2. Типоразмер | 4АМ250М4 |
3. Установл. мощность, кВт | 90,0 |
Номинальные параметры в рабочей зоне* (для синхронной частоты вращения двигателя): | |
1. Потребляемая мощность, кВт | 58,5 |
2. Производительность на всасывании, м3/ч | 43000 |
3. Полное давление, даПа | 400,0 |
4. Температура перемещаемой среды на всасывании, °С | 200 |
5. КПД, max, % | 83,0 |
Предельная запыленность перемещаемой среды, г/м3 | 2,0 |
Предельная температура перемещаемой среды на всасывании, °С | 200 |
Габариты поставочные с э/дв., LхВхH, мм | 3040х2270х1970 |
Масса с э/дв. (без э/дв.), кг | 1794 (1255) |
Угол разворота корпуса при поставке (монтаже) | 255° (0°¸270° через 15°) |
ТУ | ТУ 108.1360-2006 |
Компания «ПРОМКОТЛОСНАБ» производит полный перечень запасных частей к дымососу ДН-13Х-1500:
- Рабочее колесо дымососа ДН-13Х-1500
- Направляющий аппарат дымососа ДН-13Х-1500
- Улитка дымососа ДН-13Х-1500
Менеджеры отдела продаж «ПРОМКОТЛОСНАБ» помогут подобрать необходимые Вам запасные части к дымососу ДН-13Х-1500, предоставят технико-коммерческое предложение в кратчайшие сроки.
Компания «ПРОМКОТЛОСНАБ» обладает штатом высококвалифицированных специалистов, которые выполнят следующие работы на вашем объекте «под ключ»:
- демонтажные работы;
- монтажные работы;
- замену рабочего колеса и других элементов дымососа ДН-13Х-1500;
- пусконаладочные работы.
