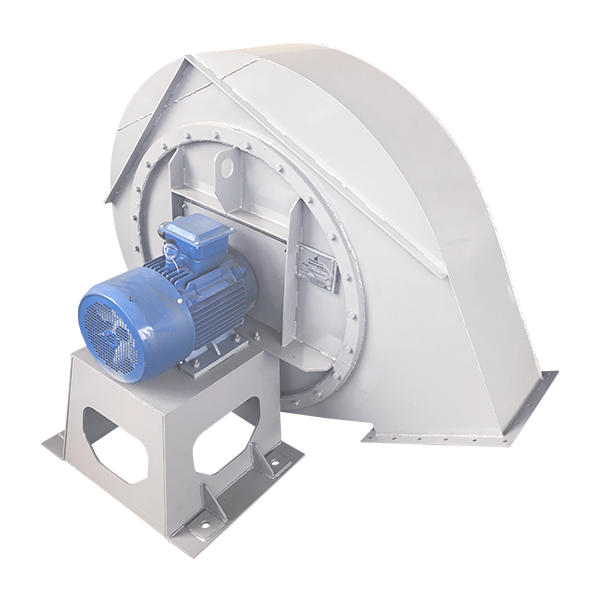

Дымосос ДН-12,5-1500

Стоимость товара По запросу Узнать цену
Наличие на складе
Подробнее

Базовая комплектация

  • Дымосос в сборе
  • Эксплуатационная документация (паспорта на оборудование входящее в комплект поставки, руководство по монтажу и эксплуатации, комплект чертежей)

Документация

Дымосос ДН-12,5-1500. Техническое описание.

Дымосос ДН-12,5-1500. Сертификат ТР ТС.

Описание Технические характеристики Запасные части

Центробежный дымосос одностороннего всасывания ДН-12,5-1500 предназначен для отсасывания дымовых газов из топок паровых и водогрейных котлоагрегатов, оборудованных эффективно действующими системами золоулавливания, а  также для остасывания дымовых газов из топок газомазутных котельных агрегатов. Дымосос изготавливается правого и левого вращения с консольным расположением рабочего колеса. Правым считается вращение рабочего колеса по часовой стрелке, если смотреть со стороны электродвигателя.

Менеджеры отдела продаж компании «ПРОМКОТЛОСНАБ» помогут подобрать необходимый Вам дымосос, предоставят технико-коммерческое предложение в кратчайшие сроки.

Основными узлами дымососа ДН-12,5-1500 являются рабочее колесо, улитка, входной патрубок, направляющий аппарат, постамент. Рабочее колесо дымососа состоит из крыльчатки и ступицы. Крыльчатка представляет собой сварную конструкцию, состоящую из листовых назад загнутых или вперед загнутых лопаток, расположенных между основным и покрывным дисками. Рабочее колесо отбалансировано на заводе-изготовителе. Дымосос изготавливается с непосредственной посадкой рабочего колеса на вал электродвигателя. Для защиты подшипников ротора электродвигателя от перегрева теплом, передающимся по валу от рабочего колеса к подшипникам электродвигателя во время работы дымососа, рабочее колесо дымососов этой группы имеет специальную ступицу. Улитка дымососа сварная из листовой и профильной стали. Для создания необходимой жесткости стенки усиливаются оребрением из уголков и полос.  Установка дымососов производится на фундамент.   Привод дымососа осуществляется от асинхронного электродвигателя.

Производительность, полное давление, потребляемая мощность и КПД дымососа определяются на различных режимах работы по аэродинамическим характеристикам. Регулирование производительности и полного давления дымососа осуществляется направляющим аппаратом. Привод лопаток направляющего аппарата осуществляется вручную либо от колонки дистанционного или автоматического регулирования.


Преимущества дымососа ДН-12,5-1500 производства ПРОМКОТЛОСНАБ

  • Дымосос изготовлен в заводских условиях.
  • Произведена балансировка рабочего колеса.
  • Высокая ремонтопригодность.
  • Простота и надежность в эксплуатации.

Наименование показателя

Значение

Номер чертежа компоновки, правое вращение
00.8046.033-04
Номер чертежа компоновки, левое вращение
00.8046.033-05
Диаметр рабочего колеса, м
1,25
Параметры э/двигателя:
1. Частота вращения рабоч.колеса (синхронная), max, об/мин
1500
2. Типоразмер
4АМ250S4
3. Установл. мощность, кВт
75,0
Номинальные параметры в рабочей зоне* (для синхронной частоты вращения двигателя):
1. Потребляемая мощность, кВт
47,2
2. Производительность на всасывании, м3
39900
3. Полное давление, даПа351,0
4. Температура перемещаемой среды на всасывании, °С200
5. КПД, max, %83,0
Предельная запыленность перемещаемой среды, г/м3
2,0
Предельная температура перемещаемой среды на всасывании, °С
200
Габариты поставочные с э/дв., LхВхH, мм
1745х2236х2040
Масса с э/дв. (без э/дв.), кг
1330 (875)
Угол разворота корпуса при поставке (монтаже)
255° (0°¸270° через 15°)
ТУ
ТУ 108.1360-2006

Компания «ПРОМКОТЛОСНАБ» производит полный перечень запасных частей к дымососу ДН-12,5-1500:

  • Рабочее колесо дымососа ДН-12,5-1500
  • Направляющий аппарат дымососа ДН-12,5-1500
  • Улитка дымососа ДН-12,5-1500

Менеджеры отдела продаж «ПРОМКОТЛОСНАБ» помогут подобрать необходимые Вам запасные части к дымососу ДН-12,5-1500, предоставят технико-коммерческое предложение в кратчайшие сроки.
