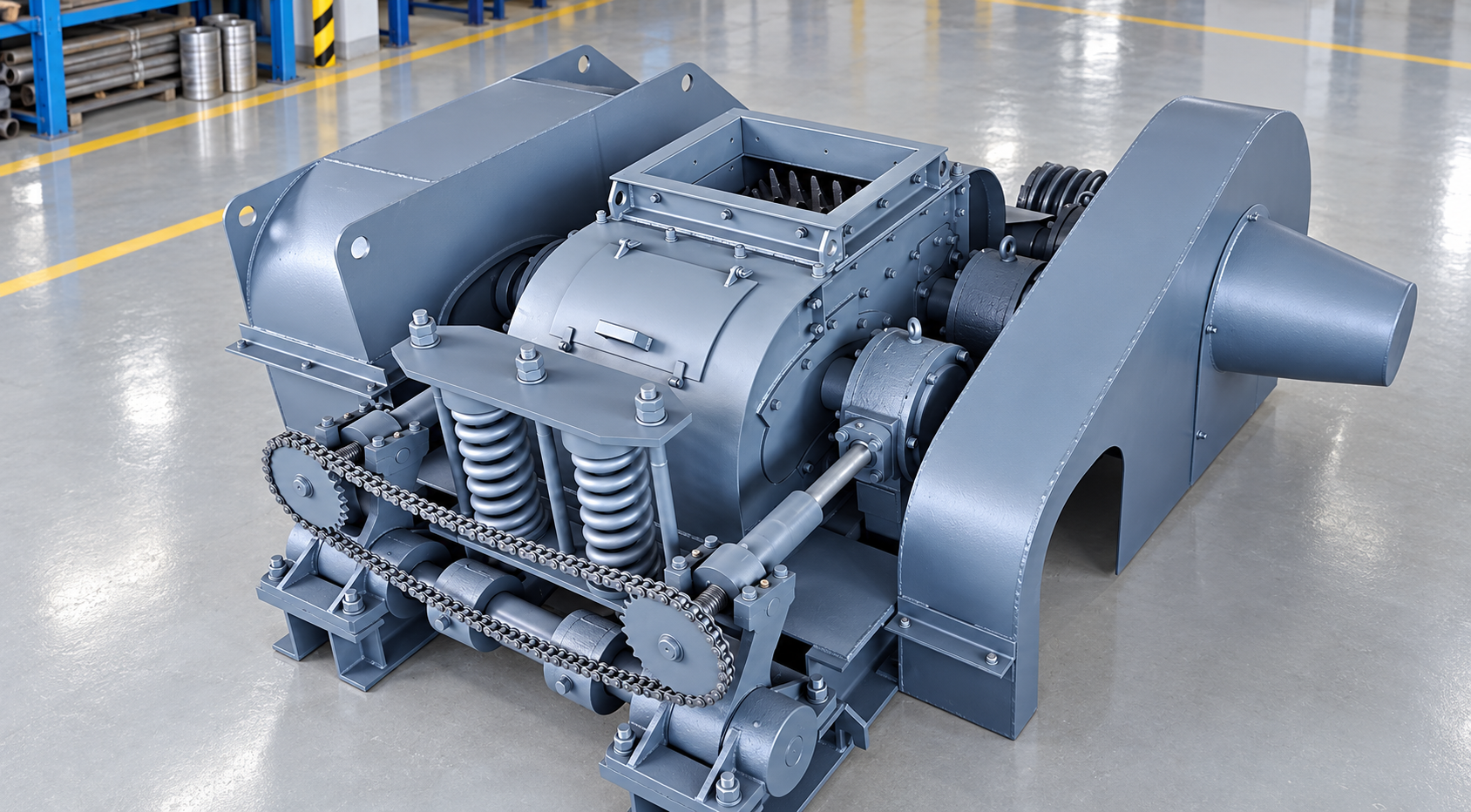

Дробилка ДДЗ-4

Стоимость товара По запросу Узнать цену
Наличие на складе шт.
Подробнее

Базовая комплектация

  • Дробилка в сборе или россыпью
  • Эксплуатационная документация (паспорта на оборудование входящее в комплект поставки, руководство по монтажу и эксплуатации, комплект чертежей)

Документация

Дробилка ДДЗ-4. Техническое описание.

Дробилка ДДЗ-4. Декларация ТР ТС.

Описание Технические характеристики Запасные части дробилки

Дробилка двухвалковая зубчатая ДДЗ-4 предназначена для крупного и среднего дробления углей, антрацитов и горючих сланцев с включениями сопутствующих пород с пределом прочности σсж = 80 МПа.

Менеджеры отдела продаж компании «ПРОМКОТЛОСНАБ» помогут подобрать необходимую Вам дробилку, предоставят технико-коммерческое предложение в кратчайшие сроки.

Конструктивное исполнение дробилки ДДЗ-4 может быть как с левым, так и с правым расположением привода.

В зависимости от величины грузоподъемности Q имеющихся у заказчика подъемных средств, дробилка может поставляться в двух вариантах:

а) при Q = 5т - установка дробилки на фундамент в состоянии поставки с последующей сборкой деталей и сборочных единиц, снятых с дробилки на заводе-изготовителе при отгрузке;

б) при Q < 5т - монтаж дробилки, предварительно разобранной на основные составные части.

Для безопасного обслуживания дробилки все её вращающиеся и подвижные части закрыты кожухами, которые в свою очередь являются также защитой от шума.

По дополнительному согласованию с заказчиком элементы электрооборудования, установленные на самой дробилке (электродвигатель, датчик магнитоиндуктивный) и в дробильном отделении (пост управления кнопочный), могут быть изготовлены во взрывобезопасном исполнении, что позволяет устанавливать дробилку в помещениях, классифицируемых по взрывобезопасности В-IIа.

Конструкция дробилки позволяет менять крупность дроблёного материала путём замены сменных сегментов, которые в свою очередь выбираются по размерам и расположению зубьев в соответствии с классом дроблёного материала.

Конструктивные решения применённые в дробилке, а именно: муфта предельного момента (шариковая муфта), валок подвижный и устройство амортизирующее позволяют предохранить валки от поломок при аварийном режиме (попадание не дробимого материала или предмета в дробилку)

Показатели высокой производительности, ресурс и надежность конструкции, позволяют устанавливать двухвалковые дробилки ДДЗ-4 на карьерах и обогатительных фабриках, на шахтных предприятиях и в других сферах угледобывающей промышленности, для переработки строительного мусора.


Принцип работы дробилки ДДЗ-4

Дробилка состоит из двух зубчатых валков, вращающихся навстречу друг другу, рамы и привода. Валки представляют собой четырехгранные барабаны, насаженные на валы и закрепленные на них шпонками.

На барабанах укреплены бандажи в виде зубчатых сегментов. Один из валков является ведущим, другой - ведомым. Один из валков закреплен неподвижно. Ведомый валок упирается в спиральные пружины. При попадании в дробилку инородных твердых предметов подшипники отходят и пропускают предмет в образовавшуюся щель. При этом подвижный валок сжимает пружины-амортизаторы и позволяет отходить от неподвижного на расстояние до 450мм (дальше концевой выключатель отключает электродвигатель). После этого пружины возвращают валок на прежнее место.

Крупность дробления регулируется установкой соответствующих сегментов с зубьями на валках и изменением зазоров между ними.

Валки приводятся в движение от электродвигателя через клиноременную передачу шкиву, в ступице которого установлена шариковая муфта, надетая на приводной вал. Передача вращательного движения от ведущего вала к ведомому осуществляется посредством промежуточных зубчатых шестерен.

Управление дробилкой осуществляется дистанционно, что исключает пребывание обслуживающего персонала в дробильном отделении. Для проведения ремонтных и наладочных работ используется местное управление.


Преимущества дробилки ДДЗ-4 производства ПРОМКОТЛОСНАБ

  • Дробилка изготовлена в заводских условиях
  • Высокая ремонтопригодность
  • Простота и надежность в эксплуатации

Наименование показателя

Значение

Производительность, т/ч, в пределах (в зависимости от крупности дробл. материала)20-100
Предел прочности, МПа, не более80
Диаметр валков*, мм400
Длина валков, мм500
Крупность поступающего материала, мм100х200х300
Крупность дробленого материала, мм0-25, 0-50, 0-75, 0-100, 0-125
Частота вращения дробящего валка, с-11,1
Номинальная мощность двигателя, кВт, не более11
Масса дробилки, кг, не более4020
Масса дробилки в комплекте поставки, кг, не более 4170
Удельная масса, кг, не более0,0106…0,00021
Габаритные размеры дробилки (Длина х Ширина х Высота) , мм, не более2550±100; 2400±100; 925±25
Номинальное напряжение, В380
Частота тока питающей сети, Гц50
Максимальный отход подвижного валка при попадании недробимых предметов, мм, при крупности дробленного материала: 0-25, 0-50, 0-75, 0-100; 0-125100; 75
Наработка на отказ, ч, не менее3700
Регулирование щели** в зависимости от крупности дробленого материала, мм25-125
Средний ресурс до капитального ремонта, ч, не менее33000


* – диаметр, образованный наружными гладкими поверхностями дробящих элементов валка;

** – щель – расстояние между наружными гладкими поверхностями дробящих элементов валков.

Наименование, номер чертежаКоличество, шт.

Сегмент ДДЗ-4 (314.3.0017)

8

Сегмент ДДЗ-4 (314.3.0018)

8

Сегмент ДДЗ-4 (314.3.0019)

8
