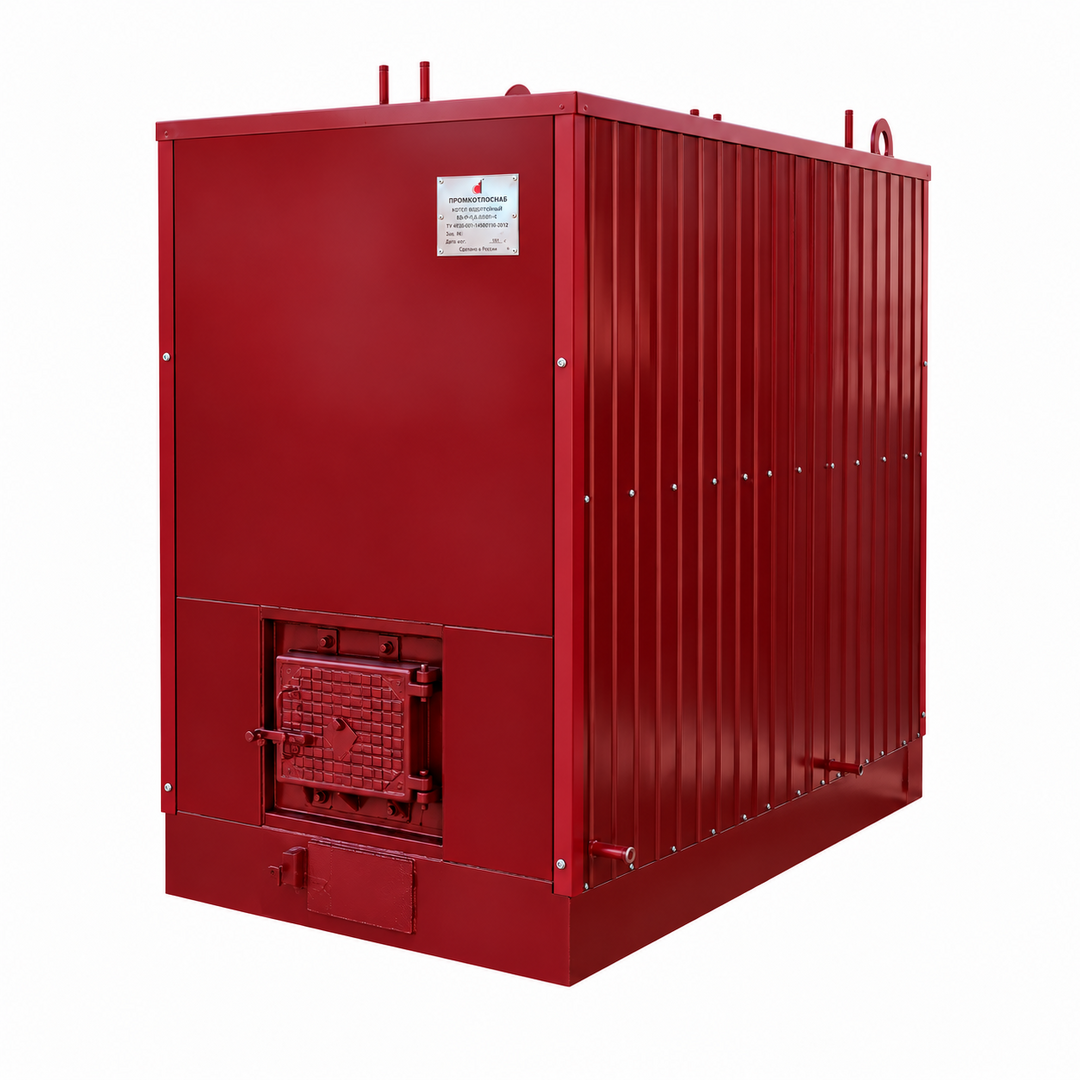

Котел водогрейный КВр-0,93-95ОУР-К
Подробнее
Базовая комплектация
- Блок котла в обшивке и изоляции
- Топка ручная ОУР, встроенная в блок котла
- Эксплуатационная документация (паспорта на оборудование входящее в комплект поставки, руководство по монтажу и эксплуатации, комплект чертежей)
Дополнительная комплектация
- Дымосос Д-3,5-1500 или ДН-6,3-1500 (в случае установки Циклона/Золоуловителя)
- Золоуловитель ЗУ 1-1 или Циклон ЦН-15-400-2УП
- Щит управления котлом КВр-0,93-95ОУР-К
- Комплект арматуры (ЗИП):
- Вентилятор ВЦ14-46 (3кВт/3000)
- Манометр МП-4У-10 ГОСТ 2405-88 - 2 шт.
- Термометр ТТЖ-М 0...+150°С ГОСТ 28498 с оправой и бобышкой - 2 шт.
- Кран 3-х ходовой 11б18бк Ду15 Ру16 - 2 шт.
- Клапан предохранительный ПКС-1 Ду50 Ру16 Рнастр 3,5-7 - 2 шт.
- Затвор дисковый поворотный Ру10 Ду80 - 2 шт.
- Кран шаровой Ду20 Ру16 - 8 шт.
- Кран шаровой Ду15 Ру16 - 9 шт.
Документация
Водогрейный котел КВр-0,93-95ОУР-К. Техническое описание.
Водогрейный котел КВр-0,93-95ОУР-К. Сертификат ТР ТС.
Водогрейный котел КВр-0,93-95ОУР-К производительностью 930 кВт предназначен для получения горячей воды номинальной температурой на выходе из котла 95°С рабочим давлением до 0,6 (6,0) МПа (кгс/см²), используемой в системах централизованного теплоснабжения на нужды отопления, горячего водоснабжения. Котел предназначен для работы по одноконтурной или двухконтурной схемам теплоснабжения с принудительной циркуляцией воды. Вид сжигаемого топлива: каменный и бурый уголь, резервное топливо дрова.
Отапливаемая площадь котлом – 9 300 м2 (при высоте потолка помещения - 3м).
Менеджеры отдела продаж компании «ПРОМКОТЛОСНАБ» помогут подобрать необходимую Вам комплектацию котла КВр производительностью 930 кВт, предоставят технико-коммерческое предложение в кратчайшие сроки.
На базе котлов КВр-0,93-95ОУР-К компания «ПРОМКОТЛОСНАБ» изготавливает водогрейные модульные котельные установки (МКУ). Посмотреть МКУ производства компании «ПРОМКОТЛОСНАБ» можно по ссылке.
Конструкция котла КВр-0,93-95ОУР-К – трубная система в сборе с ручной топкой в обшивке и изоляции. В котле используется ручная топка ОУР (охлаждаемая уголковая решетка).
Принцип работы водогрейного котла КВр-0,93-95ОУР-К
Котел КВр-0,93-95ОУР-К состоит из двух частей: топочной и конвективной. Образующиеся в топочной камере дымовые газы поднимаются вверх, омывают трубы конвективной поверхности, нагревая циркулирующую в них воду, и выводятся через окно над котлом посредством дымососа в дымовую трубу. У котла под решеткой ручной топки ОУР находится воздушный короб с лючком для очистки короба от золы и шлака. Топливоподача и шлакозолоудаление осуществляются вручную. Короб служит для распределения воздушного потока, поданного вентилятором поддува. Перед котлом устанавливается вентилятор ВЦ14-46 (3кВт/3000), за котлом - дымосос ДН-3,5-1500. Регулирование расхода воздуха производится при помощи шиберной заслонки. Возможна работа котла за счет естественной тяги, создаваемой дымовой трубой.
Для обеспечения циркуляции воды через котел применяется циркуляционный насос. Давление, создаваемое насосом, контролируется манометром, установленным на напорном трубопроводе насоса. На выходном коллекторе предусмотрена установка двух предохранительных клапанов.
Преимущества водогрейного котла КВр-0,93-95ОУР-К производства ПРОМКОТЛОСНАБ
- Котел поставляется в полной заводской готовности в легкой обмуровке
- Наружная обшивка выполнена листами с полимерным покрытием
- Малые габариты котла, что не требует больших помещений для установки
- Быстрый вывод котла на номинальную нагрузку
- Высокая ремонтопригодность
- Простота и надежность в эксплуатации
Наименование показателя | Значение |
---|---|
Вид топлива | каменный/ бурый уголь |
Теплопроизводительность, МВт (Гкал/ч) | 0,93 (0,8) |
Рабочее (избыточное) давление теплоносителя на выходе, МПа (кгс/см2) | 0,6 (6,0) |
Температурный график воды, °С | 70-95 |
Расчетный КПД, % | 80 |
Расход расчетного топлива, кг/ч | 172/215 |
Габариты компоновки, LхВхH, мм | 2649х1570х2083 |
Масса в объеме заводской поставки (компоновки) котла, кг | 2000 |
Компания «Промкотлоснаб» обладает штатом высококвалифицированных специалистов, которые выполнят следующие работы на вашем объекте «под ключ»:
- демонтажные работы
- монтажные работы
- замену трубной системы и коллекторов котлов КВр-0,93-95ОУР-К
- обмуровочные работы
- монтаж и наладку КИПиА
- пусконаладочные работы
