Котел водогрейный КВм-2,0-95ШП

для работы на каменном и буром угле
Стоимость товара По запросу Узнать цену
Наличие на складе
Подробнее

Базовая комплектация

  • Блок котла в обшивке и изоляции
  • Эксплуатационная документация (паспорта на оборудование входящее в комплект поставки, руководство по монтажу и эксплуатации, комплект чертежей)

Дополнительная комплектация

  • Топка ТШПм-2,0
  • Дымосос ДН-6,3-1500
  • Щит управления котлом КВм-2,0-95ШП
  • Комплект арматуры (ЗИП):

    • Вентилятор ВЦ14-46 (4 кВт/3000)
    • Манометр МП-3У-10 ГОСТ 2405-88 - 2 шт.
    • Термометр ТТЖ-М   0...+150°С ГОСТ 28498 с оправой и бобышкой - 2 шт.
    • Кран 3-х ходовой 11б18бк   Ду15 Ру16 - 2 шт.
    • Клапан предохранительный ПКС-1 Ду50 Ру16 Рнастр 3,5-7 – 2шт.
    • Затвор дисковый поворотный Ру10 Ду125 - 2 шт.
    • Кран шаровой Ду20 Ру16 - 7 шт.
    • Кран шаровой Ду15 Ру16 - 9 шт.

Документация

Водогрейный котел КВм-2,0-95ШП. Техническое описание.

Водогрейный котел КВм-2,0-95ШП. Сертификат ТР ТС.

Описание Технические характеристики Монтаж/Демонтаж/Ремонт

Водогрейный котел КВм-2,0-95ШП производительностью 2,0 МВт предназначен для получения горячей воды номинальной температурой на выходе из котла 95°С рабочим давлением до 0,6 (6,0) МПа (кгс/см²), используемой в системах централизованного теплоснабжения на нужды отопления, горячего водоснабжения. Котел предназначен для работы по одноконтурной или двухконтурной схемам теплоснабжения с принудительной циркуляцией воды. Вид сжигаемого топлива: каменный и бурый уголь, резервное топливо дрова.

Отапливаемая площадь котлом – 20 000 м2 (при высоте потолка помещения - 3м).

Менеджеры отдела продаж компании «ПРОМКОТЛОСНАБ» помогут подобрать необходимую Вам комплектацию КВм-2,0-95ШП, предоставят технико-коммерческое предложение в кратчайшие сроки.

На базе котлов КВм-2,0-95ШП   компания «ПРОМКОТЛОСНАБ» изготавливает водогрейные модульные котельные установки (МКУ). Посмотреть МКУ производства компании «ПРОМКОТЛОСНАБ» можно по ссылке.

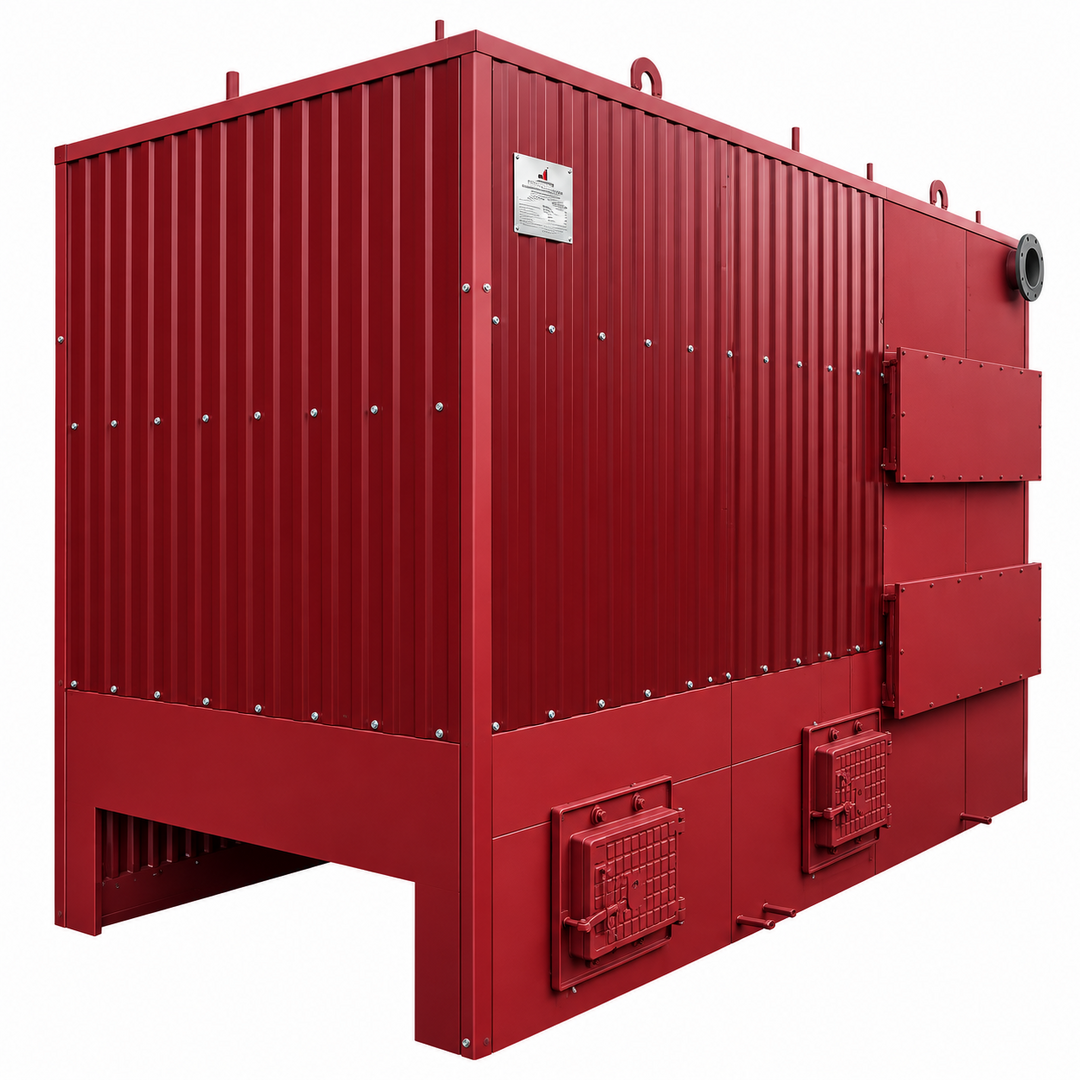

Конструкция котла КВм-2,0-95ШП – трубная система в обшивке и изоляции. Котел комплектуется механической топкой ТШПм-2,0.


Принцип работы водогрейного котла КВм-2,0-95ШП

Котел КВм-2,0-95ШП состоит из двух частей: топочной и конвективной. Образующиеся в топочной камере дымовые газы поднимаются вверх, омывают трубы конвективной поверхности, нагревая циркулирующую в них воду, и выводятся через окно над котлом посредством дымососа в дымовую трубу.  Механическая топка ТШПм-2,0 устанавливается под блок котла с фронта. Сбоку топочного блока предусмотрена дверка для обслуживания топки и контроля процесса горения. Топливо в бункер топки ТШПм подает транспортер топливоподачи. Удаление шлака с топки ТШПм происходит за счет движения шурующей планки, которая приводится в движение приводом. Удаление шлака из шлакового канала производится транспортером шлакозолоудаления.

Перед котлом устанавливается вентилятор  ВЦ14-46, за котлом - дымосос ДН-6,3-1500. Регулирование расхода воздуха производится при помощи шиберной заслонки.

Для обеспечения циркуляции воды через котел КВм-2,0-95ШП применяется циркуляционный насос. Давление, создаваемое насосом, контролируется манометром, установленным на напорном трубопроводе насоса. На выходном коллекторе предусмотрена установка двух предохранительных клапанов.


Преимущества водогрейного котла КВм-2,0-95ШП производства ПРОМКОТЛОСНАБ

  • Котел поставляется в полной заводской готовности в легкой обмуровке
  • Наружная обшивка выполнена листами с полимерным покрытием
  • Малые габариты котла, что не требует больших помещений для установки
  • Быстрый вывод котла на номинальную нагрузку
  • Высокая ремонтопригодность
  • Простота и надежность в эксплуатации

Наименование показателя

Значение

Вид топливакаменный/ бурый уголь
Теплопроизводительность, МВт (Гкал/ч)
2,0 (1,72)
Рабочее (избыточное) давление теплоносителя на выходе, МПа (кгс/см2)
0,6 (6,0)
Температурный график воды, °С
70-95
Расчетный КПД, %
80
Расход расчетного топлива, кг/ч
370
Масса в объеме заводской поставки (компоновки) котла без топки, кг4520

Компания «Промкотлоснаб» обладает штатом высококвалифицированных специалистов, которые выполнят следующие работы на вашем объекте «под ключ»:

  • демонтажные работы
  • монтажные работы
  • замену трубной системы и коллекторов котлов КВм-2,0-95ШП
  • обмуровочные работы
  • монтаж и наладку КИПиА
  • пусконаладочные работы
