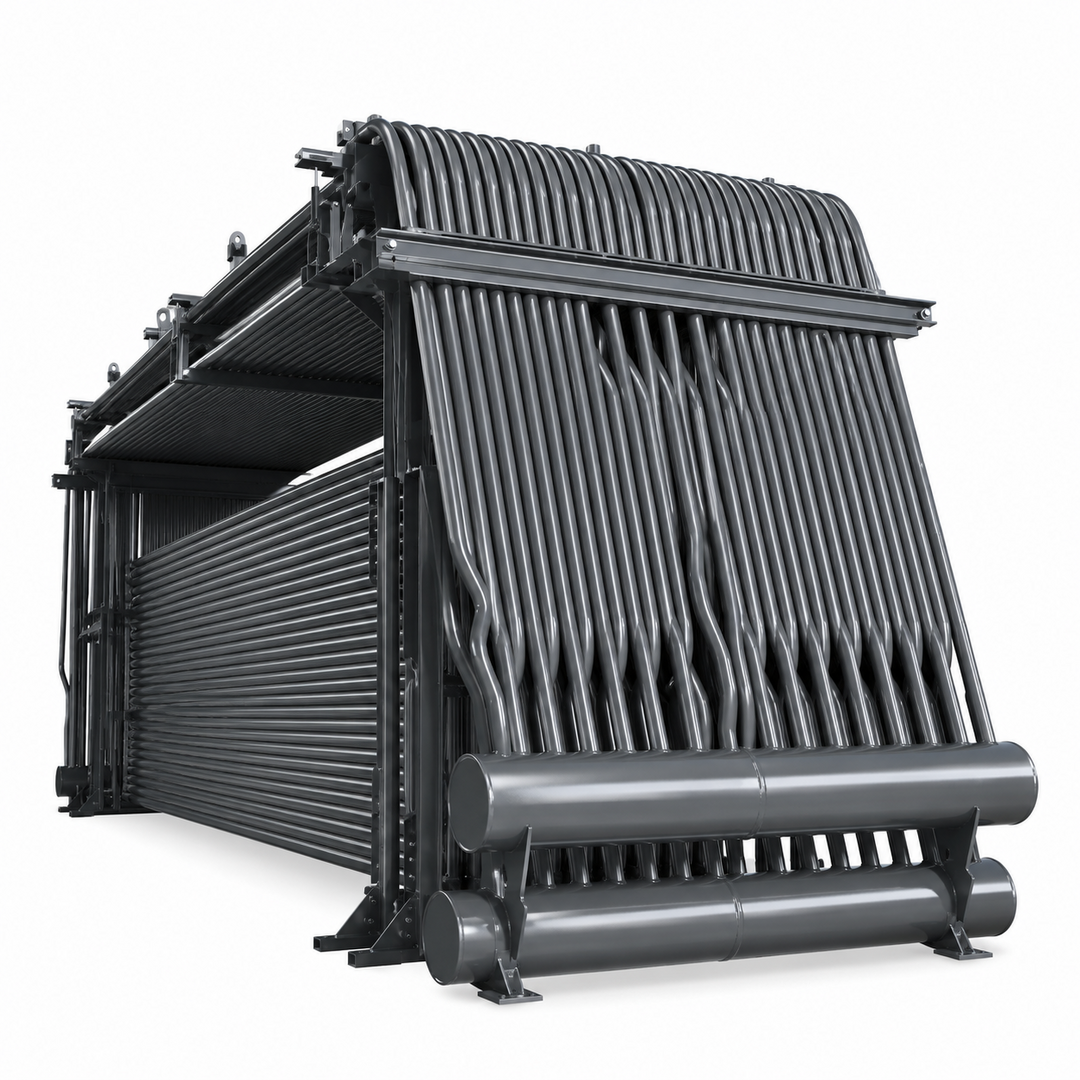

Котел водогрейный ПТВМ-100

для работы на газе и жидком топливе
Стоимость товара По запросу Узнать цену
Наличие на складе
Подробнее

Базовая комплектация

  • Котел россыпью  (изоляционные и обмуровочные материалы в комплект поставки не входят)
  • Эксплуатационная документация (паспорта на оборудование входящее в комплект поставки, руководство по монтажу и эксплуатации, комплект чертежей)

Дополнительная комплектация

Дополнительная комплектация:

  • Горелка МГМГ-8 – 16 шт.

Документация

Водогрейный котел ПТВМ-100. Декларация ТР ТС.

Описание Технические характеристики Запасные части котла Монтаж/Демонтаж/Ремонт

Котел ПТВМ-100  – водогрейный газомазутный котел теплопроизводительностью 116,3 МВт для нагрева воды до 150°С, используемой в качестве теплоносителя в системах отопления, вентиляции, горячего водоснабжения промышленного и бытового назначения, а также для технологических целей.

Менеджеры отдела продаж компании «ПРОМКОТЛОСНАБ» помогут подобрать необходимую Вам комплектацию ПТВМ-100, предоставят технико-коммерческое предложение в кратчайшие сроки.

Котел ПТВМ-100  - прямоточный с П-образной сомкнутой компоновкой поверхностей нагрева. Топка котла полностью экранирована трубами Ø60x3 мм, расположенными с шагом S=64 мм, и оборудована шестнадцатью газомазутными горелками МГМГ-8 или импортными горелками, установленными встречно на боковых стенках.

Конвективные поверхности нагрева расположены в конвективном газоходе с боковыми стенками, экранированными трубами Ø83x3,5 мм, которые являются стояками конвективных секций, выполненных из труб Ø28x3 мм. Задняя стенка конвективного газохода экранирована трубами 60x3 мм.

Котел ПТВМ-100 поставляется в комплекте с отечественной или импортной горелкой, арматурой, приборами КИП. По согласованию с заказчиком может поставляться дополнительно с тягодутьевыми машинами, шкафом управления и устройством очистки поверхностей нагрева.

На выходном коллекторе котла до запорной арматуры устанавливаются: манометр, прибор для измерения температуры и труба с запорным устройством для удаления воздуха при заполнении котла, предохранительные клапана. Котел ПТВМ-100 имеют дренажные и воздушные вентили с запорной арматурой, обеспечивающие возможность удаления воды и осадков из нижних участков всех элементов котла и удаления воздуха из верхних.

Котел ПТВМ-100 оснащен лестницами и площадками для удобства обслуживания.


Принцип работы водогрейного котла ПТВМ-100

При работе только на газомазутном топливе включение котла ПТВМ-100 по воде выполняется по противоточной схеме: вода подводится в конвективные поверхности нагрева, отводится из поверхностей нагрева топочного блока. При работе на мазуте котел ПТВМ-100 по воде должен включаться по прямоточной схеме: вода подводится в поверхности нагрева топочного блока, отводится из конвективных поверхностей нагрева.


Преимущества водогрейного котла ПТВМ-100 производства ПРОМКОТЛОСНАБ

  • Котел изготовлен в заводских условиях
  • Высокая ремонтопригодность
  • Простота и надежность в эксплуатации

Наименование показателя

Значение

Вид топливаприродный газ/ мазут
Теплопроизводительность, МВт (Гкал/ч)
116 (100)
Рабочее (избыточное) давление теплоносителя на выходе, МПа (кгс/см2)
1,0-2,25 (10-22,5)
Температурный график воды, °С

основной режим 70-150;

пиковый режим 90; 110-150

Габариты транспортабельного блока котла, LхВхH, мм
россыпью
Масса транспортабельного блока котла без топки, кг
россыпью

Компания «ПРОМКОТЛОСНАБ» производит полный перечень запасных частей к водогрейному котлу ПТВМ-100:

  • Экранные трубы котла ПТВМ-100
  • Конвективные трубы (трубный пучок) котла ПТВМ-100

Менеджеры отдела продаж «ПРОМКОТЛОСНАБ» помогут подобрать необходимые Вам запасные части к водогрейному котлу ПТВМ-100, предоставят технико-коммерческое предложение в кратчайшие сроки.

Компания «Промкотлоснаб» обладает штатом высококвалифицированных специалистов, которые выполнят следующие работы на вашем объекте «под ключ»:

  • демонтажные работы
  • монтажные работы
  • замену трубной системы и коллекторов котлов ПТВМ-100
  • обмуровочные работы
  • монтаж и наладку КИПиА
  • пусконаладочные работы

Подробнее о предоставляемых услугах
