Котел водогрейный КВ-ГМ-11,63-150

для работы на газе и жидком топливе
Стоимость товара По запросу Узнать цену
Наличие на складе
Подробнее

Базовая комплектация

  • Топочный и конвективный блоки котла или котел россыпью  (изоляционные и обмуровочные материалы в комплект поставки не входят)
  • Вентилятор 19ЦС-63
  • Эксплуатационная документация (паспорта на оборудование входящее в комплект поставки, руководство по монтажу и эксплуатации, комплект чертежей)

Дополнительная комплектация

Дополнительная комплектация:

  • Горелка РГМГ-10
Описание Технические характеристики Запасные части котла Монтаж/Демонтаж/Ремонт Документация

Котел КВ-ГМ-11,63-150  – водогрейный газомазутный котел теплопроизводительностью 11,63 МВт для нагрева воды до 150°С, используемой в качестве теплоносителя в системах отопления, вентиляции, горячего водоснабжения промышленного и бытового назначения, а также для технологических целей.

Менеджеры отдела продаж компании «ПРОМКОТЛОСНАБ» помогут подобрать необходимую Вам комплектацию КВ-ГМ-11,63-150, предоставят технико-коммерческое предложение в кратчайшие сроки.

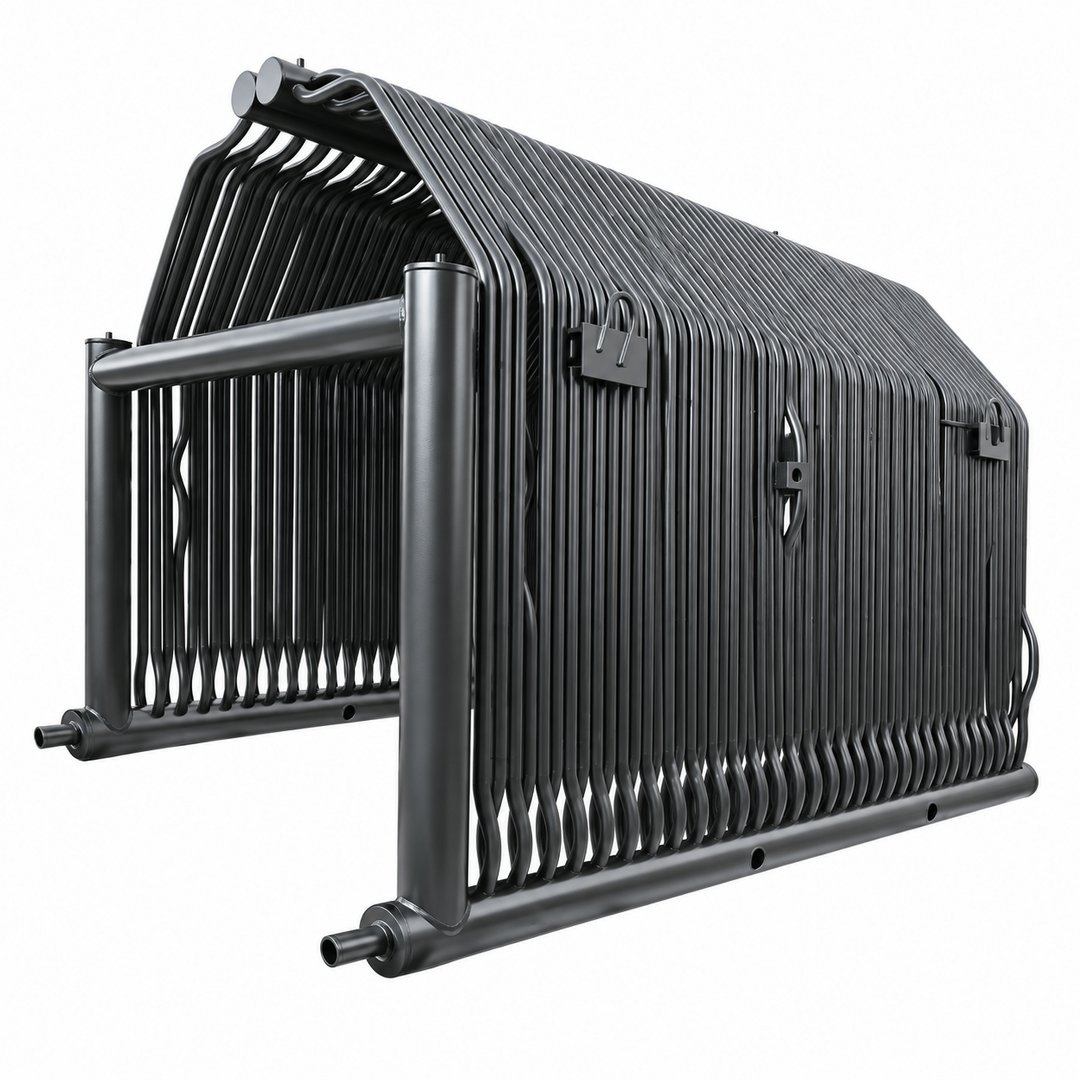

Котел КВ-ГМ-11,63-150 состоит из топочного и конвективного блоков и представляет собой устройство, собранное на опорной раме, состоящие из коллекторов диаметром 219 мм. К коллекторам присоединены радиационные и конвективные поверхности нагрева, имеющие натрубную изоляцию и газоплотную обмуровку (изоляция и обмуровка в поставку не входят). Конвективные секции состоят из вертикальных стояков, в которые входят П-образные змеевики из труб диаметром 28 мм. Котел имеет горизонтально расположенную топку и поверхности нагрева из труб диаметром 60 мм с прямоточным принудительным движением воды.

Котел КВ-ГМ-11,63-150 поставляется в комплекте с отечественной или импортной горелкой, арматурой, приборами КИП. По согласованию с заказчиком может поставляться дополнительно с тягодутьевыми машинами, шкафом управления и устройством очистки поверхностей нагрева.

На выходном коллекторе котла до запорной арматуры устанавливаются: манометр, прибор для измерения температуры и труба с запорным устройством для удаления воздуха при заполнении котла, предохранительные клапана. Котел КВ-ГМ-11,63-150 имеют дренажные и воздушные вентили с запорной арматурой, обеспечивающие возможность удаления воды и осадков из нижних участков всех элементов котла и удаления воздуха из верхних.

Котел КВ-ГМ-11,63-150 оснащен лестницами и площадками для удобства обслуживания.


Принцип работы водогрейного котла КВ-ГМ-11,63-150

Движение воды и газа в котле организовано противоточно – сетевая вода подается в конвективные поверхности нагрева и выводится из топочных экранов. Движение воды обеспечивается насосом.


Преимущества водогрейного котла КВ-ГМ-11,63-150 производства ПРОМКОТЛОСНАБ

  • Котел изготовлен в заводских условиях
  • Высокая ремонтопригодность
  • Простота и надежность в эксплуатации

Наименование показателя

Значение

Вид топливаприродный газ/ мазут
Теплопроизводительность, МВт (Гкал/ч)
11,63 (10)
Рабочее (избыточное) давление теплоносителя на выходе, МПа (кгс/см2)
 1,0-2,25 (10-22,5)
Температурный график воды, °С
70-150
Расчетный КПД, %
92,5/89
Расход расчетного топлива, м3/ч / кг/ч
 1260/(1220)
Габариты транспортабельного блока котла, LхВхH, мм
топочный блок 4540х3220х3820
конвективный блок 6330х3170х1410
Габариты компоновки, LхВхH, мм

9370х5000х7975

Масса транспортабельного блока котла без топки, кг

топочный блок 5183;

конвективный блок 8356

Масса в объеме заводской поставки (компоновки) котла без топки, кг19492 (50900)

Компания «ПРОМКОТЛОСНАБ» производит полный перечень запасных частей к водогрейному котлу КВ-ГМ-11,63-150:

  • Экранные трубы котла КВ-ГМ-11,63-150
  • Конвективные трубы (трубный пучок) котла КВ-ГМ-11,63-150

Менеджеры отдела продаж «ПРОМКОТЛОСНАБ» помогут подобрать необходимые Вам запасные части к водогрейному котлу КВ-ГМ-11,63-150, предоставят технико-коммерческое предложение в кратчайшие сроки.

Компания «Промкотлоснаб» обладает штатом высококвалифицированных специалистов, которые выполнят следующие работы на вашем объекте «под ключ»:

  • демонтажные работы
  • монтажные работы
  • замену трубной системы и коллекторов котлов КВ-ГМ-11,63-150
  • обмуровочные работы
  • монтаж и наладку КИПиА
  • пусконаладочные работы

Подробнее о предоставляемых услугах
