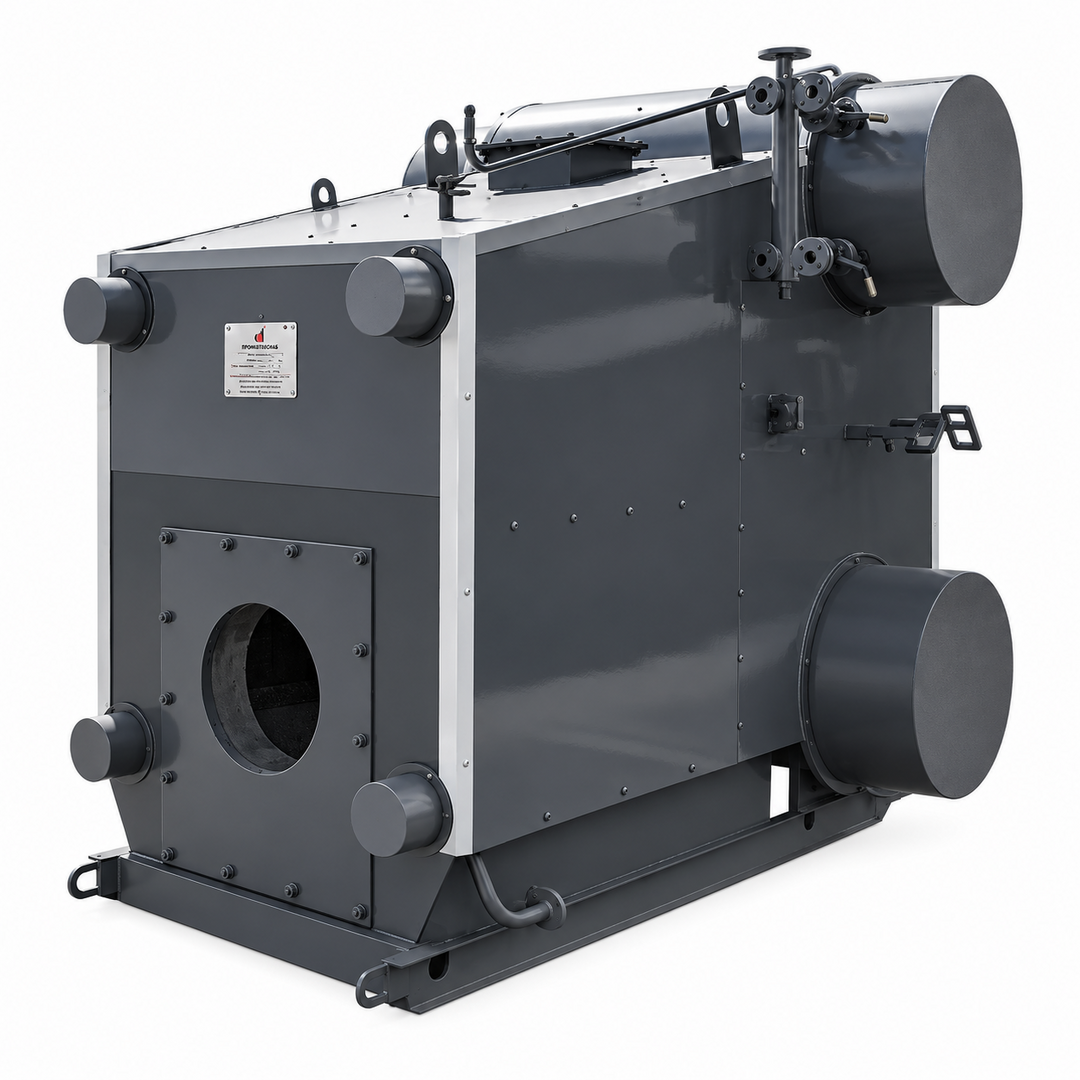

Котел паровой Е-1,0-0,9М (Н)

для работы на сырой нефти
Стоимость товара По запросу Узнать цену
Наличие на складе
Подробнее

Базовая комплектация

  • Блок котла в обшивке и изоляции
  • Водомерная колонка
  • Аппарат обдувки
  • Эксплуатационная документация (паспорта на оборудование входящее в комплект поставки, руководство по монтажу и эксплуатации, комплект чертежей)

Дополнительная комплектация

  • Топочное устройство (сырая нефть)
  • Горелка РГМГ-1М
  • Насос ЦНС 2/100
  • Насос АН 2/16
  • Насос НГ 1,6/16
  • Насос Lovara 3SV16F015T
  • Комплект арматуры (ЗИП)
  • Щит управления котлом Е-1,0-0,9М (H)
Описание Технические характеристики Запасные части Монтаж/Демонтаж/Ремонт Документация

Котел паровой Е-1,0-0,9М (Н) является водотрубным котлом, состоящим из следующих конструктивных частей: верхнего и нижнего барабанов, соединенных пучком труб и образующие конвективную часть, и газоплотной топки. Котлоагрегат предназначен для получения 1,0 т/ч насыщенного пара со следующими характеристиками: давление до 0,8 МПа (8 кгс/см2), температура насыщенного пара 174оС. Основным видом топлива является мазут или сырая нефть.

Менеджеры отдела продаж компании «Промкотлоснаб» помогут подобрать необходимую Вам комплектацию Е-1,0-0,9М (Н), предоставят технико-коммерческое предложение в кратчайшие сроки.

На базе котлов Е-1,0-0,9М (Н) компания «Промкотлоснаб» изготавливает паровые блочно-модульные котельные (БМК) производительностью от 1 до 7 т/пара ч. Посмотреть БМК производства компании «Промкотлоснаб» можно по ссылке.

Конструктивно паровой котлоагрегат Е-1,0-0,9М (Н) собран на общей раме и включает в себя следующие элементы: два барабана; трубную систему, образующую топочную (совместно с коллекторами) и конвективную (совместно с барабанами) части; теплоизоляцию и декоративную обшивку; систему питания; топливную систему; щит управления котлом (ЩУК).

Трубная система топочной части парового котла Е-1,0-0,9М (Н) изготавливается в мембранном (газоплотном) исполнении и образует радиационную поверхность топки. Топочная часть состоит из двух боковых экранов, которые входят в  циркуляционный контур котла через систему верхних и нижних коллекторов, и трубами верхнего топочного экрана, соединенных с  верхним барабаном и поперечным фронтовым коллектором.

Конвективная часть образована верхним и нижним барабанами, расположенными горизонтально на одной вертикальной оси и соединенными между собой пучком труб. Трубы конвективной части разделены перегородками из жаропрочной стали, которые меняют направление потока газов и повышают коэффициент теплообмена в котле.

На нижнем барабане и нижних коллекторах боковых экранов смонтированы продувочные штуцеры. На днище верхнего барабана размещены патрубки водоуказательной арматуры и уровнемерной колонки. В верхней части обечайки верхнего барабана установлены штуцеры крепления пружинных предохранительных клапанов, главный пароотводящий штуцер, трубка крепления манометра, трубы подвода питательной воды и отбора пара на обдувку. Внутри верхнего барабана установлено сепарационное устройство для равномерного распределения паровой нагрузки по всей площади зеркала испарения и труба ввода питательной воды. Трубная система собрана на общей раме.

Производимый компанией «Промкотлоснаб» котел Е-1,0-0,9М (Н) соответствует требованиям «Правил устройства и безопасной эксплуатации паровых и водогрейных котлов». В соответствие с данными требованиями на днище верхнего барабана нанесена маркировка.

Котел паровой Е-1,0-0,9М (Н) удобен в процессе эксплуатации и сервисного обслуживания. Для очистки и осмотра коллекторов, формирующих топочные экраны, на торцевой части имеются лючки. Доступ к внутренним поверхностям барабанов и к трубам конвективного пучка возможен через люки барабанов. Возможна установка как 2, так и 4 люков барабанов, что облегчает сервисное обслуживание. Для осмотра внутренней поверхности топки возможно использование отверстия в листе фронта под установку переходника горелочного устройства.

Теплоизоляция толщиной 200 мм выполнена современными теплоизоляционными материалами, уложенными на штыри, приваренные к мембранам трубной системы. Фронт котла до уровня поперечного коллектора залит огнеупорным бетоном. Наружная съемная декоративная обшивка, изготовленная из тонколистовой стали с полимерным покрытием, предохраняет теплоизоляцию от разрушения и придает изделию эстетичный вид.

Система питания парового котла Е-1,0-0,9М (Н) предназначена для заполнения котла водой и подпитки его во время работы. Система питания состоит из агрегата насосного питательного с подачей до 2,0 м³/ч при рабочем давлении до 1,6 МПа (16 кгс/см²). Возможна комплектация насосами как отечественного, так и импортного производства.

Для замера температуры питательной воды перед насосом на ее подводе установлен термометр (при общем питательном трубопроводе на несколько котлов - один на всю группу). Давление, создаваемое насосом, контролируется манометром. Воздействие давления, образуемого в котле, на насос в период всасывания и остановки насоса исключается обратным клапаном.


Принцип работы парового котла Е-1,0-0,9М (Н)

Вода от водоподготовительной установки по питательному трубопроводу подается посредством насоса в верхний барабан котлоагрегата. В топочной части при сжигании топлива образуются высокотемпературные дымовые газы. Дымовые газы, проходя через котел, омывают трубные пучки, по которым циркулирует нагреваемая вода. В результате процесса теплопередачи газы охлаждаются, вода в трубных пучках нагревается до температуры парообразования при заданном давлении, поднимается в результате конвекции в верхний барабан, где происходит процесс паросепарации. Охлажденные дымовые газы проходя по дымоходам удаляются в атмосферу через дымовую трубу.


Преимущества парового котла Е-1,0-0,9М (Н) производства Промкотлоснаб

  • Наружная обшивка выполнена листами с полимерным покрытием
  • Обмуровка пода котла выполнена в 2 кирпича
  • Боковые стенки конвективной части съемные, перегородки лаза выполнены из нержавеющей стали
  • Возможно изготовление трубной системы из трубы d51x2,5-4 по требованию заказчика
  • Лазы в барабане большого диаметра 640х400. Возможна установка 2, так и 4 лазов на котле
  • Теплоизоляция котла – 200 мм
  • Водомерная колонка входит в комплект поставки
  • Аппарат обдувки входит в комплект поставки
  • Малые габариты котла, что не требует больших помещений для установки
  • Простота и надежность в эксплуатации




Наименование показателя

Значение

Вид топливакаменный/ бурый уголь
Паропроизводительность, т/ч 1,0
Рабочее (избыточное) давление теплоносителя на выходе, МПа (кгс/см2)
0,8 (8,0)
Температура пара на выходе, °С
насыщ. 175
Температура питательной воды, °С
50
Расчетный КПД, %
85 / 93
Расход расчетного топлива, кг/ч
80,6
Габариты транспортабельного блока котла, LхВхH, мм
2980х2025х2640
Габариты компоновки, LхВхH, мм
2980х2025х2640
Масса транспортабельного блока котла без топки, кг
3500
Масса в объеме заводской поставки (компоновки) котла без топки, кг3500
Климатическое исполнение по ГОСТ15150-69
УХЛ категории размещения 4
Шкала сейсмостойкости МSК-64
до 6 баллов
Срок службы котла, лет
20

Компания «ПРОМКОТЛОСНАБ» производит полный перечень запасных частей к паровому котлу Е-1,0-0,9М (Н):

  • Барабан верхний котла Е-1,0-0,9М (Н)
  • Барабан нижний котла Е-1,0-0,9М (Н)
  • Экранные трубы котла Е-1,0-0,9М (Н)
  • Конвективные трубы (трубный пучок) котла Е-1,0-0,9М (Н)

Менеджеры отдела продаж «ПРОМКОТЛОСНАБ» помогут подобрать необходимые Вам запасные части к паровому котлу Е-1,0-0,9М (Н), предоставят технико-коммерческое предложение в кратчайшие сроки.

Компания «Промкотлоснаб» обладает штатом высококвалифицированных специалистов, которые выполнят следующие работы на вашем объекте «под ключ»:

  • демонтажные работы
  • монтажные работы
  • замену трубной системы котлов, замену барабанов  и коллекторов котлов Е-1,0-0,9М (Н)
  • обмуровочные работы
  • монтаж и наладку КИПиА
  • пусконаладочные работы
  • переводы котлов Е-1,0-0,9М (Н) в водогрейный режим
  • предоставление пакета документов для инспекции Ростехнадзора (допуски СРО)

Подробнее о предоставляемых услугах
